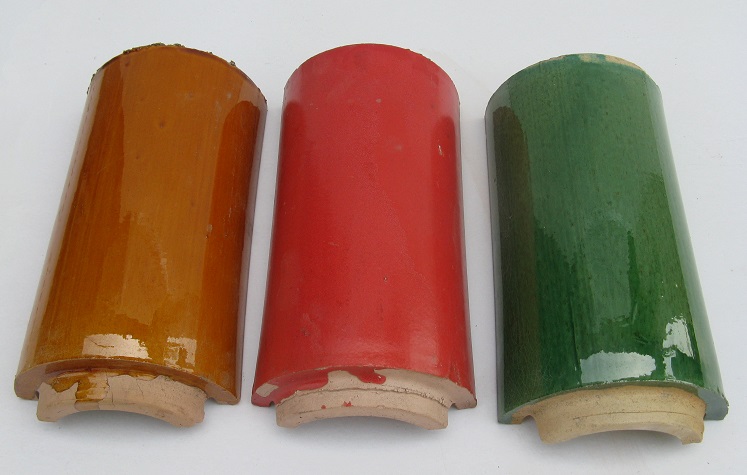

如何烧出多彩高光的琉璃瓦

要想烧出多彩高光的琉璃瓦，一看配方，二看方法，三看工艺，今天琉璃瓦厂家就告诉大家这三“看”到底是怎么样的：

1、多彩高光的琉璃瓦配方
氧化镁80公斤，氯化镁72公斤，硅酸镁14公斤，脲醛树脂4公斤，氯化铵0.01-0.02公斤，磷酸三钠0.4公斤，色浆0.3—0.5公斤，玻璃纤维布。
2、多彩高光的琉璃瓦配制方法
（1）先将氯化镁溶解于水，使波美度在27，然后将45%的氯化镁溶液加入到搅拌机中，开动搅拌机，再加氯化镁粉，搅拌约10分钟。如果是用手工制作生产，可以在大缸或池中用人工进行搅拌。
（2）再将硅酸镁加入搅拌机中继续搅拌，搅拌均匀后再加入脲醛树脂，搅拌均匀后，再加入氯化铵搅拌均匀，***后加入磷酸三钠和色浆，搅拌均匀，浆料的配制全操作过程约需25分钟，配制浆料加料的顺序按上述先后加入不要颠倒。
（3）浆料搅拌一定要充分均匀，使各料反应完全，反应完全的浆料制成的瓦，质量就好，否则，质量就差。
3、多彩高光的琉璃瓦生产工艺
（1）准备好瓦的模板，模板有铁皮做的，有木的，也有用成品做模板的，这种轻质彩色玻璃的规格尺寸与石棉相同，大波瓦是2800毫米x994毫米x8毫米，波距167毫米，波高50毫米，波数6个，参考重量40公斤。中波瓦规格共有3种：2400x745X6.5（毫米），1800x745X6（毫米），1200x745X6（毫米），波距131毫米，波高33毫米，波数5.7。小波瓦（也就是我们通常使用的瓦）共有2种规格1800x720X5（毫米）波距63.5，波高16毫米，波数11.5，如果制作瓦的模板可以参考各瓦上的技术参数进行制作。
（2）如果要做小波瓦就先做一张2.2X1.1米的活动工作模型台，在工作台两边上钉一根高6公分或7公分高与工作台一样长的光滑木条或金属条在工作台两端各做一个卡模板装置，以便将做好的瓦转移到模板上。
（3）在工作台上先铺一层塑料薄膜，然后再铺一层玻璃纤维布，将混合好的料倒在玻璃纤维布上迅速刮平压实，然后将模型板对准工作台上沟槽压实，并将模板卡紧，然后翻转工作台180度。使工作台上的瓦移到模型板上，然后存放让其自然固化干燥，即为成品。如果不用翻转工作台，也可以直接在模板上成型，但瓦的质量厚薄光洁度就差一些。
（4）如果有条件的情况下，还可以自制振动器，先进行振动排气后，再制作瓦，质量会更好。
（5）保养：一般瓦的固化温度应控制在13℃-35℃之间为宜，温度过高固化速度较快，一般24—48小时即可出售，如果温度氏于IO℃以下固化时间较长质量较差。
（6）成型固化好的瓦，进行整理后使大小尺寸一致，并附合规格标准，使用单位才好接受。
